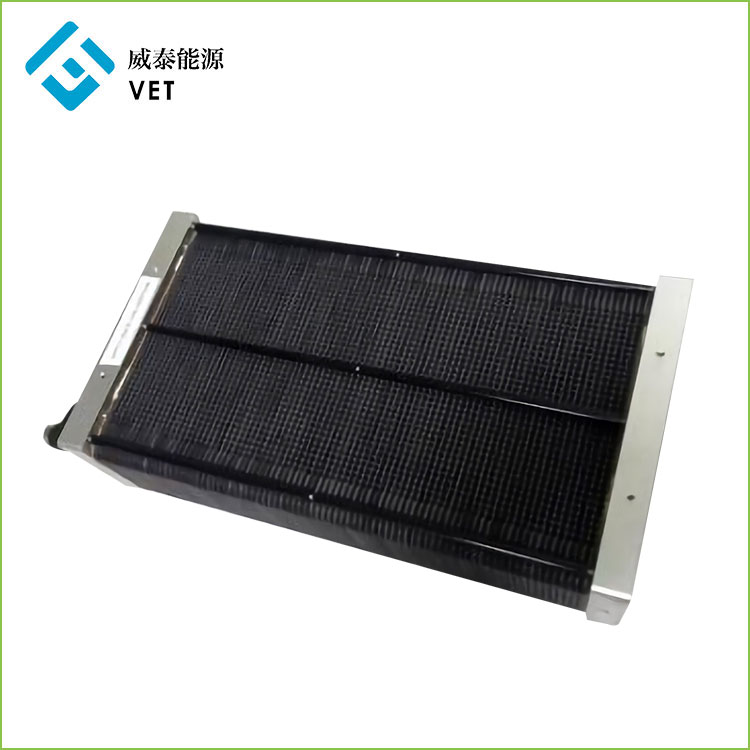

900W luftkylning bränslecellstapel för UAV
  • 900W luftkylning bränslecellstapel för UAV900W luftkylning bränslecellstapel för UAV

900W luftkylning bränslecellstapel för UAV

Vet Energy är en av Kinas berömda 900W luftkylningsbränslecellstack för UAV-tillverkare och -leverantörer. Vår fabrik är specialiserad på tillverkning av 900W luftkylningsbränslecellstack för UAV. Vi håller fast vid principen om kvalitetsorientering och kundprioritet, vi välkomnar hjärtligt era brev, samtal och utredningar för affärssamarbete.

Skicka förfrågan

Produktbeskrivning

CHIVET är en av de berömda Kina 900W Air Cooling Fuel Cell Stack för UAV-tillverkare och leverantörer.

Denna vätebränslecellstapel för UVA har en effekttäthet på 545w/kg.

Våra lätta, krafttäta UAV-bränslecellsmoduler tillåter kunder att kringgå begränsningarna för traditionell batteriteknik, vilket avsevärt förlänger drönarnas flygtider och räckvidder samtidigt som de producerar ren likström i ett robust och lätt paket



Våra drönarbränslecellskraftmoduler (FCPM) är idealiska för ett brett utbud av professionella kommersiella tillämpningar, inklusive offshoreinspektion, sök och räddning, flygfotografering och kartläggning, precisionsjordbruk och mer.




900W luftkylning bränslecellstapel för UAV


1. Produktintroduktion

•Denna vätebränslecellstack för UVA har en effekttäthet på 545 w/kg.

•Drift på torrt väte och omgivande luft

• Robust metallkonstruktion med full cell

• Idealisk för hybridisering med batteri och/eller superkondensatorer

• Beprövad hållbarhet och tillförlitlighet för

• Flera konfigurationsalternativ ger modulära och skalbara lösningar

• Utbud av stackalternativ för att passa olika applikationskrav

• Låg termisk och akustisk signatur

• Serie- och parallellkopplingar möjliga


900WAir kylning bränslecellssystem

Bränslecellssystem inkluderar: stack, strömhanteringsenhet, fläkt, magnetventil, temperatursensor, temperatur och fuktighet Sensor och kontrollmjukvara



0,9kw luftkylning bränslecellsystemdiagram


Strukturdiagram över bränslecellsystemet




2. Produktparameter (specifikation)

2,1 900W luftkylning bränslecellstapelparameter


Denna bränslecellstapel har en effekttäthet på 888w/kg.

Den kan användas på lätta applikationer med låg strömförbrukning eller på bärbar strömkälla.

Den lilla storleken begränsar den inte till små applikationer.

Flera stackar kan anslutas och skalas upp under vår egenutvecklade BMS-teknik för att stödja applikationer med hög energiförbrukning.

H-48-900 Parametrar

Utgångsparametrar

Märkeffekt

900W

Märkspänning

36V

Märkström

25A

DC-spänningsområde

30-60V

Effektivitet

≥ 50 %

Bränsleparametrar

H2 Renhet

≥99,99%(CO<1PPM)

H2 Tryck

0,045~0,07Mpa

H2 Förbrukning

13,1 l/min

Omgivningsparametrar

Driftsomgivningstemp.

-5~45℃

Driftsluftfuktighet

10 %~95 %

Lagring Omgivningstemp.

-10~75℃

Ljud

≤40 dB@3m

Fysiska parametrar

FC Stack

18,1(L)*14,9(W)*6,9(H)

FC Stack

1,65 kg

Mått (cm)

vikt (kg)

Systemetet

18,1(L)*15,5(W)*13,7(H)

Systemetet

2,9 kg

Dimensions(cm)

Vikt‰kg‰

(inklusive fans och BMS)

Krafttäthet

486W/L

Krafttäthet

545W/KG

efter volym

efter vikt



0,9kw Stack polarisationskurva



2.2 Komponenter i bränslecellsystemet

2.2.1 Nyckelhjälpkomponenter (BMS) -- Bränslecellshanteringssystem

Det speciella energihanteringssystemet för vätgasdrivna UAV-stack kan realisera fjärrkontrollen och informationsinhämtningen av bränslecellsystemet. det kan vara intelligent hybrid med sekundärt batteri, och även adaptiv laddning för sekundärt batteri. Det är en kärnteknologi inom bränslecellsbatteriapplikationen.



2.2.1 Standardparametrar för Chivet2022 bränslecellshanteringssystem









Prestanda

inmatning

Maximal inström vid FC-änden

80A

Maximal inspänning vid FC-änden

80V

Maximal inström för hybridbatteriänden

80A

Maximal inspänning för hybridbatteriänden

80V

Fyrkanals temperaturingångsände

-60-150

En kanals ingång för omgivningstemperatur och luftfuktighet

-60-150,RH30~100 %



Tvåkanalig tryckingångsände

0-100 MPa

Mottagande slut för pulssignal med två kanaler

Används för att mäta hastigheten på fläkten eller pumpen

















Prestandautgång

Hybrid utström

Max 80A för långtidsdrift, momentant toppvärde150A(5min)

Maximal spänning för hybridutgångsänden

80V

Två PWM-pulsbreddshastighetsregleringsutgångar

0 ~ 100% hastighetsreglering, styr kylluft

Fläkt eller kylcirkulationspump.

En uteffekt för befuktning

Spänning 5V, maxström 5A

En uteffekt för en kylfläkt

Spänning 12V ~ 36V, maximal ström

10A

Effekt av en kylande cirkulerande vattenpump

Spänning 12V ~ 36V, maximal ström

10A

Effekt av envägs magnetventil för gasinlopp

Spänning 12V ~ 36V, maxström 3A

Effekt av envägs magnetventil för gasutlopp

Spänning 12V ~ 36V, maxström 3A

Extern belastningseffekt

Spänning 12V ~ 36V, maxström 6A

Flygkontrolleffekt

Spänning 12V ~ 48V, maxström 3A

Stand by strömutgång

Max ström 5A

Två kommunikationsportar

485/TTL















Stödjer mjukvarufunktioner

Display: bränslecellsspänning, ström, uteffekt och temperatur; Hybrid elektrisk

Cellspänning, laddningsurladdningsström och uteffekt; Systemetetets totala uteffekt; miljö

Temperatur och luftfuktighet; Kylfläkthastighet; Tryck på vätgastank och gastryck i batteri

kraft

Konstantström eller adaptiv laddning av bränslecellsprestanda kan väljas, och den maximala laddningsströmmen är 25A (laddningsmodulen är utrustad med kylfläkt)

Kontroll: gasinlopps- och utloppsmagnetventiler; Sekundärt batteriladdningsläge och laddning

Aktuellt värde, laddningstillstånd inställning; Inställning av kylfläkthastighet och temperaturkontrollförhållanden

Fast; Inställning av kylvattenpumpens hastighet och temperaturkontrollförhållanden; Gastrycksgivare

Miljöegenskaper

Arbetstemperatur

-45-60

Arbetsmiljöns fuktighet

0-100 %

Fuktighet i lagringsmiljön

-75-75c

Fysiska parametrar

storlek

160*120*45 mm

Vikt

480 g


2.2.2 Flaska för väteförvaring

Arbetstryck

35 MPa

volym

12L

storlek

D196*L532

vikt

3,85 kg

livstid

Blås upp och töm 500 gånger


2.2.3 Magnetventil

Märkspänning

DC24V

Märkström

120+-15 %mA

Tryckområde

0-90Kpa

kraft

<2w

arbetstemperatur

0C-55

vikt

50 g

livstid

Byt 100 000 gånger




2.2.4 Kylfläkt





Märkeffekt

57,6w DC48V/1,2A

arbetstemperatur

-20-70

fart

14900R/min

storlek

91*91*38 mm

Flödeshastighet

5,1m3/min

ljud

40dB

livstid

70 000h/40


2.2.5 Styrsystem kyler liten fläkt

Märkeffekt

1,44w DC24V/0,06A

fart

5000R/min

storlek

30*30*10mm

vikt

8g

ljud

16dB

livstid

28000h/40



3. Produkttillämpning och arbetsprincip

Utveckling av drönare kraftpaket som PEM bränslecell

(Fungerar vid temperaturer mellan -10 ~ 45ºC)



Våra drönarbränslecellskraftmoduler (FCPM) är idealiska för att ge kraft för ett brett utbud av professionella kommersiella UAV-applikationer, inklusive offshore-inspektions-UAV, sök- och räddnings-UAV, flygfotografering och kartläggning av UAV, UAV för precisionsjordbruk och mer.



Bränsleceller använder elektrokemiska reaktioner för att producera elektricitet utan förbränning. Vätebränsleceller kombinerar väte med syre från luften och avger endast värme och vatten som biprodukter. De är effektivare än förbränningsmotorer, och till skillnad från batterier behöver de inte laddas upp och kommer att fortsätta att fungera så länge de är försedda med bränsle.



Våra drönarbränsleceller är luftkylda, med värme från bränslecellstapeln leds till kylplattor och avlägsnas genom luftflödeskanaler, vilket resulterar i en förenklad och kostnadseffektiv kraftlösning.


En av huvudkomponenterna i vätebränslecellen är grafitBipolär platta. 2015 gick VET in i bränslecellsindustrin med sina fördelar med att producera bipolära grafitplattor. Grundade företaget Miami Advanced Material Technology Co., LTD.


Efter år av forskning och utveckling har veterinären mogen teknologi för att producera luftkylning 10w-6000w vätebränsleceller, UAV-vätebränslecell 800w-3000w, När det gäller det största energilagringsproblemet med ny energi, lägger vi fram idén att PEM konverterar elektrisk energi till väte för lagring och vätebränslecell genererar el med väte. Den kan kopplas ihop med solenergiproduktion och vattenkraftsproduktion.





Hot Tags: 900W luftkylningsbränslecellstapel för UAV, Kina, tillverkare, leverantörer, grossist, offert, fabrik, anpassad, köp, pris, bulk
