Vet Energy är en av de berömda tillverkarna och leverantörerna av vätebränslecellstestbänkar i Kina. Vår fabrik är specialiserad på tillverkning av vätebränslecellstestbänk. Vi håller fast vid principen om kvalitetsorientering och kundprioritet, vi välkomnar hjärtligt era brev, samtal och utredningar för affärssamarbete.
Under årens lopp har vi klarat ISO 9001:2015 internationella kvalitetsledningssystem, vi har samlat en grupp erfarna och innovativa branschtalanger och FoU-team och har rik praktisk erfarenhet av produktdesign och tekniska tillämpningar. vi kan skräddarsy bränslecellen efter varje kunds krav.
Vi kommer helhjärtat att förse dig med professionell, utmärkt service och högkvalitativa produkter med prisfördelar.
Vätebränslecellstestbänk
1. Produktintroduktion
Denna vätebränslecellstestbänk utvecklad och producerad oberoende av vårt företag. Den används för att testa konstant spänning, konstant ström, effekt, prestanda och livslängd för vätebränslecellen.
Testbänken appliceras på utrustningen som automatiskt testar arbetsstatus och prestandaindex för användarens vätebränslecell. Utrustningen består av mobil testbänk och extra anslutningskablar, och är utrustad med vätgasmätare, programmerbar DC-elektronisk last, dubbel DC-strömförsörjning, väteflödesmätare och annan utrustning.
Utrustningen kräver att proffs flyttar den till driftspositionen och fixar den, ansluter kabeln till den testade enheten, kontrollerar strömförsörjningen och gaskällan och startar programvaran enligt instruktionerna som visas av datorn. Systemet kan automatiskt ställa in testförhållandena, erhålla testresultaten och utdatatestresultaten kan visas på datorskärmen och kan lagras i datorn eller en USB-enhet om det behövs.
2. Produktparameter
Parametrar för bränslecellstestbänk |
|
Gasförsörjningsdel |
Kan placeras med 16 flaskor med 15MPa och 40L cylindrar |
Testnoggrannheten för trycksensor, temperatur- och fuktighetssensor och flödesmätare är bättre än ±0,5 % |
|
Använd tvåstegs tryckreducerande anordning, varje stegs tryck kan justeras, vilket garanterar det noggrannhet och tillförlitlighet. |
|
Flödesmätaren är installerad i medeltryckssektionen, vilket är bekvämt för att kontrollera det momentana och kumulativa flödet. |
|
Magnetventil inlopp och utlopp, med automatiska och manuella ventiler, inklusive externa rörledningar och pluggar. |
|
DC-strömförsörjningsdel |
Kan ge dubbelkrets likström, enkel 0-60V spänningsjusterbar, strömområde 0-5A |
Laddar del
|
Lastdelen är programmerbar elektronisk last, datorvärd och industriell display |
Max effekt: 3000W, max ström: 500A, max spänning: 500V |
|
Stöd synkron belastning på 16 belastningar för att möta testbehoven för flerkanalig utgångsströmförsörjning |
|
Stöd synkron parallellföring av 16 belastningar för att möta behoven av strömutbyggnad av en strömförsörjning |
|
500KHz synkron sampling, 10Hz, 100ua, 0,1mv stabil upplösningsutgång. |
|
Spänning / strömrippel (VPP / IPP), toppvärde (VP + / IP +) och dalvärde (VP - / IP -) mätning. |
|
fyra grundläggande driftlägen: konstant ström, konstant spänning, konstant effekt och konstant motstånd. |
|
Stöd äkta LED-simuleringsfunktion |
|
Stöd mätning av lasteffekt |
|
Stöd tidsmätning (timing) |
|
Stöd överspänningsskydd (OVP) test |
|
Stöd kortslutningssimuleringsfunktion. |
|
Stöd batteriets inre motstånd och batteritest. |
|
Stöd von och Voff funktioner |
|
Stöd överspänningsskydd (OVP) test |
|
Stöd mätning av lasteffekt |
|
Stöd för övervakning av aktuell vågform. |
3. Produktfunktion och applikation
Produktfunktioner:
Helt integrerad och kompakt
Exakt gasflödeskontroll
Exakt temperatur- och luftfuktighetskontroll
Exakt elektronisk belastning för bränslecell
Flera säkerhetsfunktioner
Programvaran har kompletta funktioner.
Applikationer:
Lämplig för PEMFC encell.
4. Produktinformation

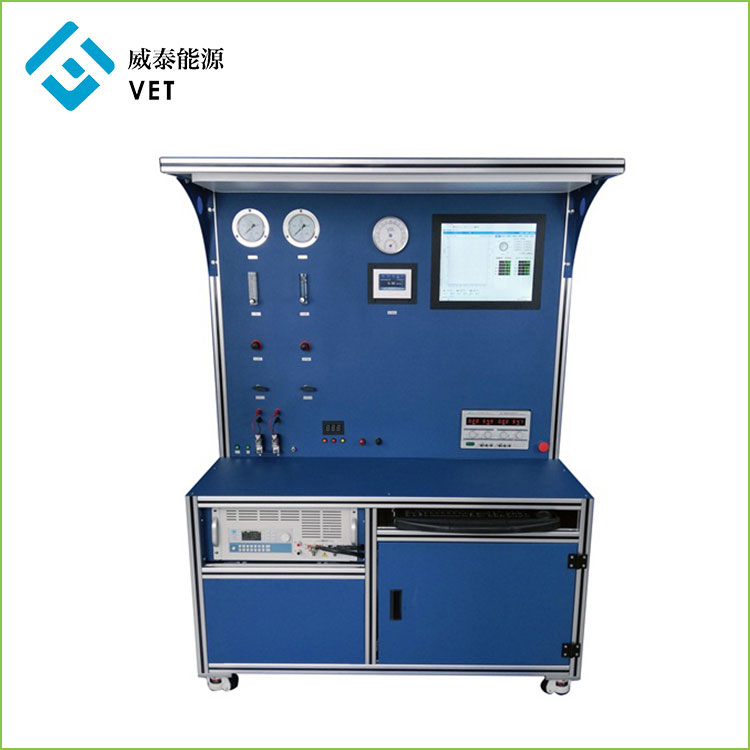

Introduktion av systemkomponenterna
siffra |
namn |
1 |
Vätgastryckmätare |
2 |
Lufttrycksmätare |
3 |
Hygrotermograf |
4 |
Vätgasflödesmätare |
5 |
Skärm |
6 |
Strålkastare |
7 |
Väte-rotor flödesmätare |
8 |
Luft-rotor flödesmätare |
9 |
Vätgastryckregleringsventil |
10 |
Lufttrycksregulator |
11 |
Vätgasbrytare |
12 |
Luftomkopplare |
13 |
Belysningsbrytare |
14 |
Magnetventilsbrytare |
15 |
Magnetventil (vänster är insug, höger är avgas) |
16 |
Visning av avgastid (justerbar) |
17 |
Justerbar DC-reglerad strömförsörjning |
18 |
Scram-knapp |
19 |
Ladda negativ ingång |
20 |
Ladda positiv ingång |
21 |
Programmerbar DC elektronisk last |
22 |
Mus |
23 |
Tangentbord |
24 |
Datorvärd |
25 |
Hjul |
Vätgasförsörjningsdelen är:
1-vätetrycksmätare: visar vätetrycket
4-väteflödesmätare: används för att visa väte momentant flöde, kumulativt flöde
7-väte-rotor flödesmätare: Justera väteflödet, öka moturs och minska medurs, justerbart från 0-10L/min flöde.
9-vätetryckregleringsventil: justera vätgastrycket, sänk moturs, större medurs, 0-0,4 MPa tryck justerbart.
11- Vätgasbrytare: Den används för att öppna och stänga vätgasutgången.
14-magnetventilomkopplare: styrmagnetventil påslagen.
15-magnetventil: används för att styra vätgasintervallavgaserna, vänster är inloppsventilen, höger är avgasventilen.
16-Exhaust time display (justerbar): styr magnetventilen öppnad och stängd i en intervalltidscykel, tre nycklar: lägesval, nyckel, subtrahera nyckel.
Lufttillförseldelen är:
2-lufttrycksmätare: visa lufttrycket
8-luftrotorflödesmätare: justera luftflödet, öka moturs och minska medurs, justerbar från 0-10L/min flöde.
10-Lufttrycksregulator: justera lufttrycket, sänk moturs, större medurs, 0-0,4 MPa tryck justerbart.
12-luftbrytare: Öppna och stäng luftutgången
Lastsektionen är:
5-Display-skärm
19 och 20-Laster ingångsport
21-DC elektronisk last
24-datorvärd
Elektronisk belastning kan manövreras med panel- eller PC-änddatordrift.
Strömförsörjningsdelen är:
17- Justerbar DC-reglerad strömförsörjning
