JRF-H35-01TA Gascylinder övertrycksventil
1. Produktprofil
Produktöversikt
JRF-H35-01TA gasflaskans tryckbegränsningsventil är en gastillförselventil speciellt designad för små vätgasförsörjningssystem som 35MPa.Se figur 1, figur 2 för enheten, schematiskt diagram och fysiska objekt.
JRF-H35-01TA cylindertryckavlastningsventil antar integrerad design, inklusive tryckmätare, säkerhetsventil, envägspåfyllningsventil, manuell omkopplingsventil, filter, sekundär tryckavlastningsventil.
Fig. 1 Schematisk bild av JRF-H35-01TA cylindertryckbegränsningsventil

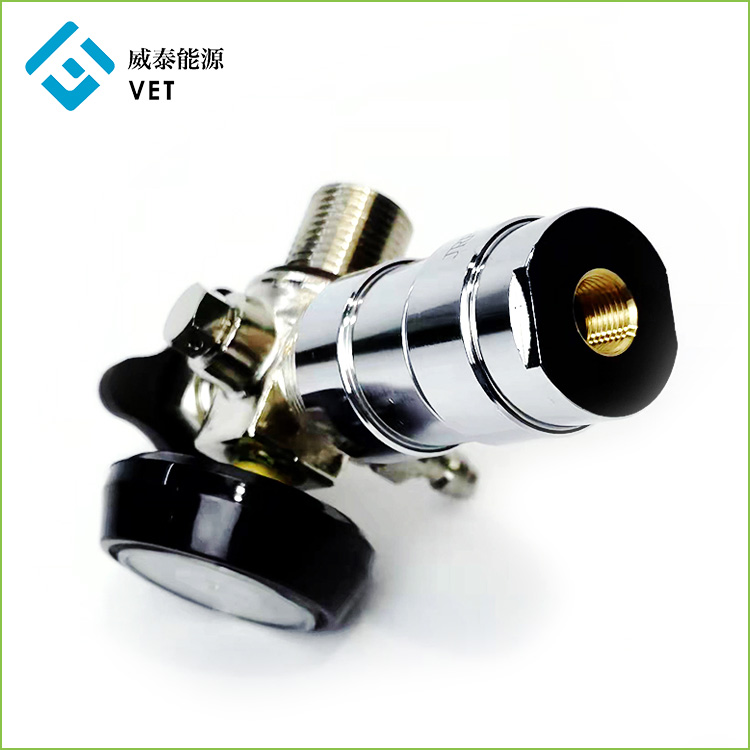

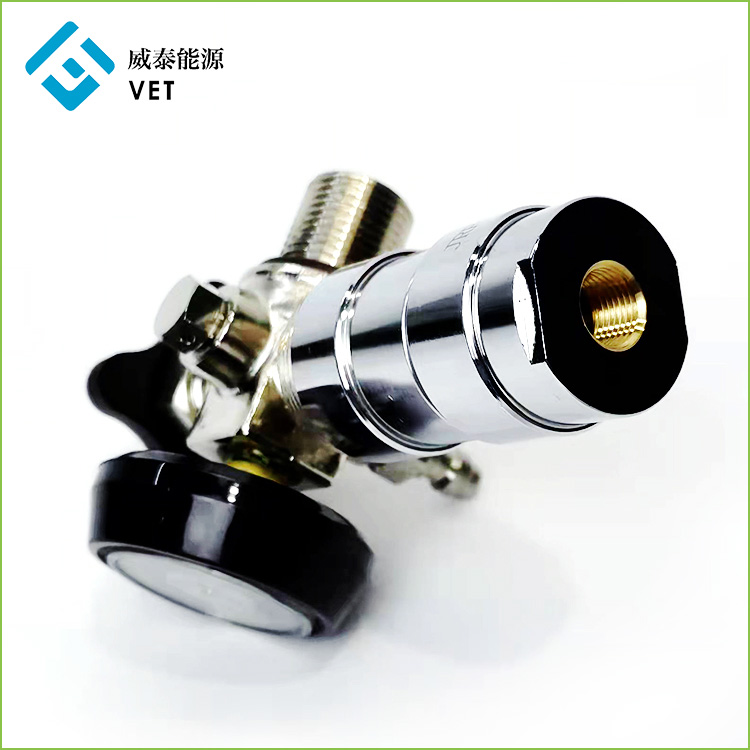

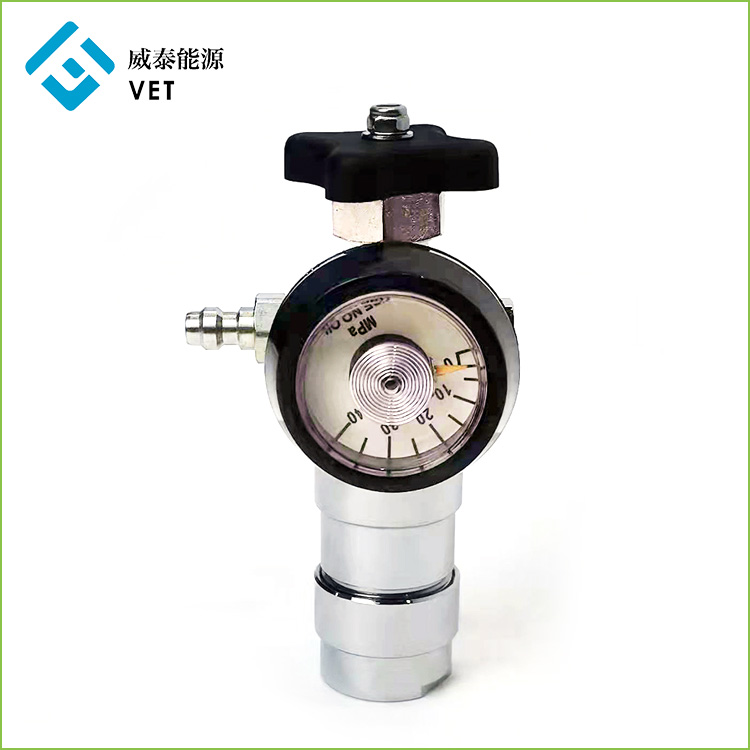

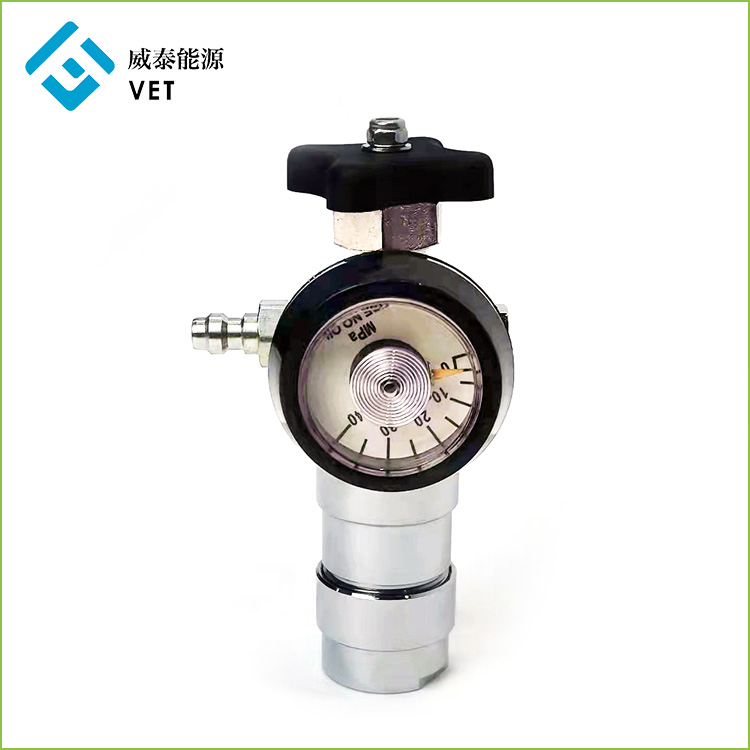

Fig. 2 Fysisk ritning av JRF-H35-01TA cylindertryckbegränsningsventil
Cylinder övertrycksventilmodul
JRF-H35-01TA cylinderavlastningsventil använder sekundärt framåttrycksregleringsläge, med hög utloppstrycknoggrannhet, bra stabilitet och mindre vibrationer.
Envägspåfyllningsventil
Övertrycksventilen JRF-H35-01TA använder den ursprungliga envägspåfyllningsventilen, som fungerar som en stoppventil när modulen är uppblåst. Håll den manuella omkopplingsventilen stängd utan att byta ventil.
2. Tekniskt register
JRF-H35-01TA Tekniska data
Nominellt arbetstryck |
0~35 MPa |
Säkerhetsventilens sprängtryck |
41,5~45 MPa |
Utloppstryck |
0,05~0,065 MPa |
Utgångsflöde |
≥80L/min |
Total läckagehastighet |
±3 % |
Husmaterial |
HPb59-1 |
Gränssnitt |
Anpassad på begäran |
3. Gränssnittsdata
Cylindergränssnittsdata (anpassad på begäran)
Cylindergränssnittet är M18x1,5 gänga och förseglad med enkel O-ring ändyta.
Se figur 3 för specifika mått.
Figur 3. Cylindergränssnittsdata
Gasfyllningsgränssnittsdata (anpassad på begäran)
Det uppblåsbara gränssnittet är utformat som en envägs luftpåfyllningsventil.
Se figur 4 för specifika mått.
Figur 4.Gasfyllningsgränssnittsdata
Lågtrycksuttagsgränssnittsdata (anpassad på begäran)
Lågtrycksutloppsgränssnittet är Rc1 / 8, se figur 5 för specifika dimensioner:
Figur 5. Lågtrycksutloppsdata
4. Använd instruktionerna
Övertrycksventilen JRF-H35-01TA har två driftlägen: uppblåsning och tömning.
Inflationsläge
När JRF-H35-01TA cylindertryckbegränsningsventilen är uppblåst, stäng den manuella omkopplingsventilen och för in högtrycksuppblåsningsröret (Figur 6) i envägspåfyllningsventilen för att blåsa upp. Efter att ha blåst upp till det förutbestämda trycket, ta bort högtrycksuppblåsningsröret för användning.

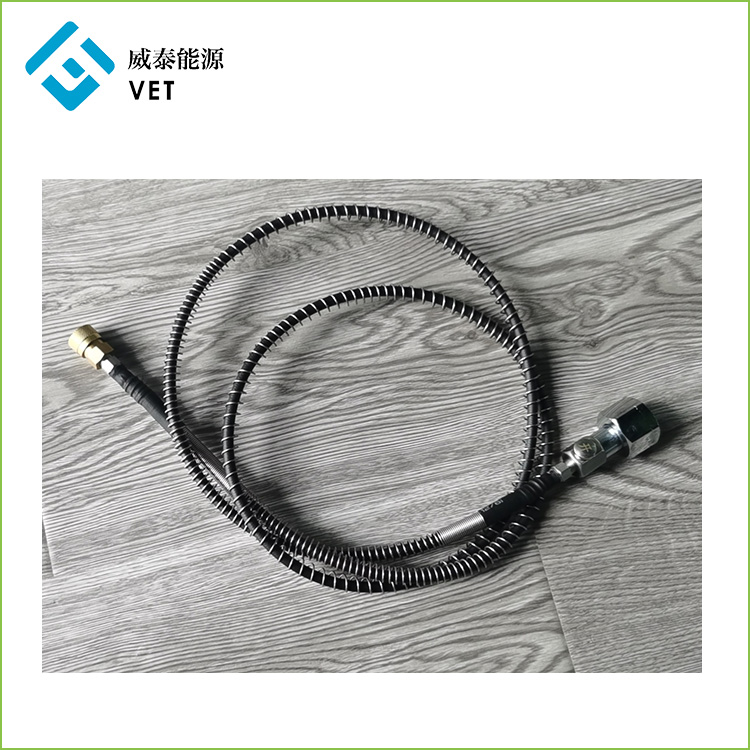

Figur 6. Högtrycksuppblåsningsrör (modell: YQF-1-CQG3(1,5 m)
Deflationsläge
När tryckavlastningsventilen JRF-H35-01TA fungerar, öppna den manuella omkopplingsventilen för att tillföra gas nedströms.
